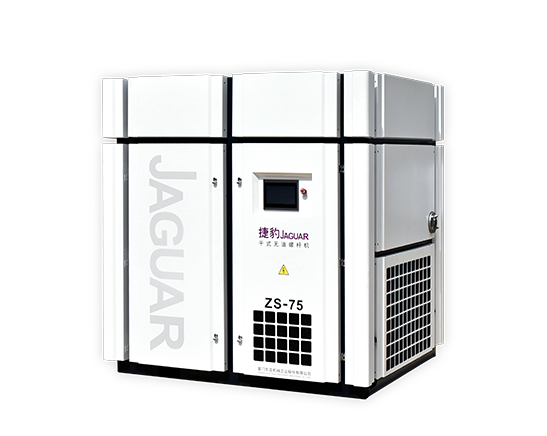

捷豹干式无油螺杆机
时间:2023-04-28 作者:网站管理员 来源:本站
功率:55~250kW
捷豹无油螺杆机特别适合医疗、制药、食品、石油化工、电子、国防科研等需要高品质无油压缩空气的行业使用。
产品介绍
捷豹无油螺杆机采用二级压缩、永磁变频配置,主机、整机完全自主研发。主机采用可靠多级密封轴封系统,使空气压缩全程没有润滑参与,产出压缩空气纯净无油。整机独特进风口及箱板隔音设计,使机器噪音降至最低。

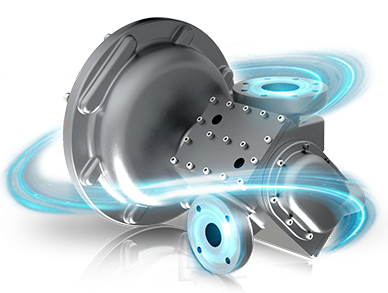

捷豹螺杆主机
主机完全由捷豹自主研发,独一无二的外形和内部结构。前后轴承采用迷宫密封+碳环密封+气密封三级密封形式,使压缩腔和润滑油完全隔离,空气压缩过程没有润滑油参与,保证产出压缩空气纯净无油。
主机壳体内部设计独特水套,通过冷却水循环很好的控制壳体温度,从而使主机内部各部件间的间隙始终控制在理想范围,同时有效降低排气温度。 螺杆转子采用不锈钢材质,表面喷涂超级涂层,特殊的涂层材料具有惊人的附着性和耐磨性及耐腐蚀性,能在主机内部高温高湿的运行环境下很好的保护转子。

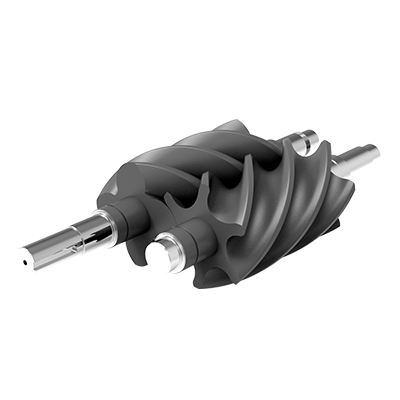

捷豹涂层螺杆转子
捷豹永磁变频螺杆机,结合高效的无油机专用型线,提供了高效的产气效率。转子和壳体采用聚合物纳米自润滑涂层 Polymer Nano Self-lubricating Coating (PNSC) ,可满足各种湿度较大的应用场合,更大程度的减少泄露,提高效率。机组传动系统采用强制润滑和冷却,保障系统运行的可靠性, 双重密封系统包括机械密封、静态密封,确保压缩腔内纯无油。

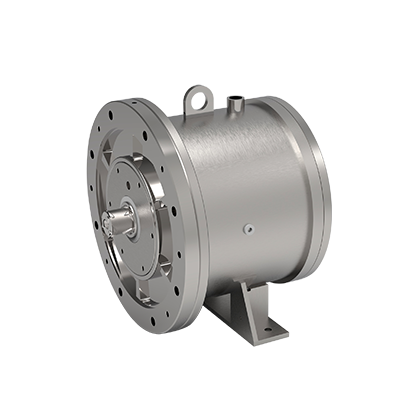

捷豹电机
采用(IPM)IE4永磁变频电机,高效节能。捷豹独有的全密封液冷设计,防护等级达到IP65。液冷系统使电机温度控制在理想范围,保证电机永不失磁的情况下提高电机效率。轴承采用SKF全密封自润滑轴承,在轴承寿命周期内实现电机免维护。

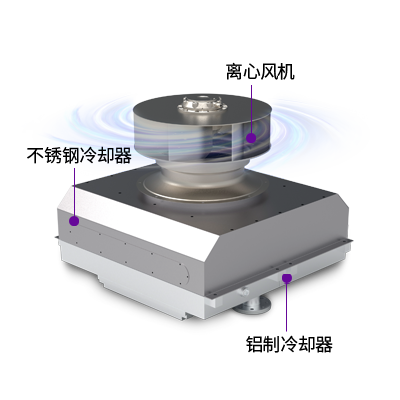

捷豹冷却系统
冷却系统采用润滑油冷却、冷却水冷却、中间冷却、后部冷却集成一体式设计,保证整机各系统冷却效果的同时减小空间,结构紧凑。其中中间冷却和后部冷却分别采用了不锈钢冷却器+铝制冷却器二级冷却方式,由主机排出的高温压缩空气先经过不锈钢冷却器预冷,再进入铝制冷却器,保证铝制冷却器在可接受温度下安全可靠的工作。搭配低转速、低噪音、高风压离心式风机,使整机各系统在合理温度范围运行,提高机器可靠性。

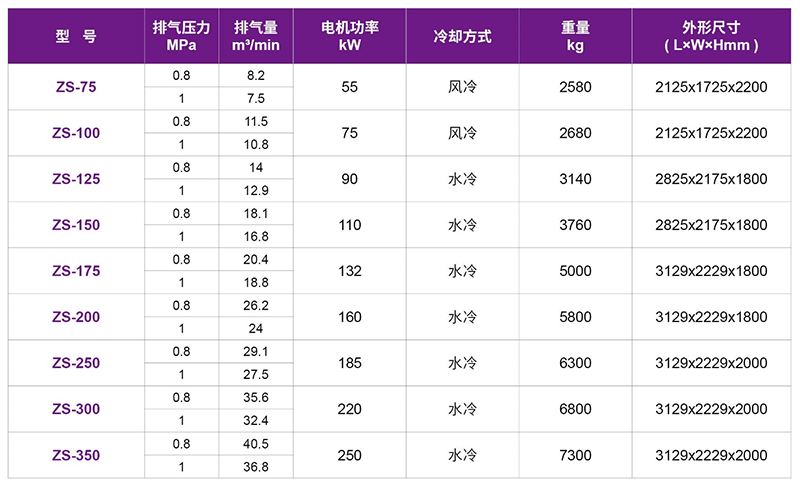

产品参数
